Descrição

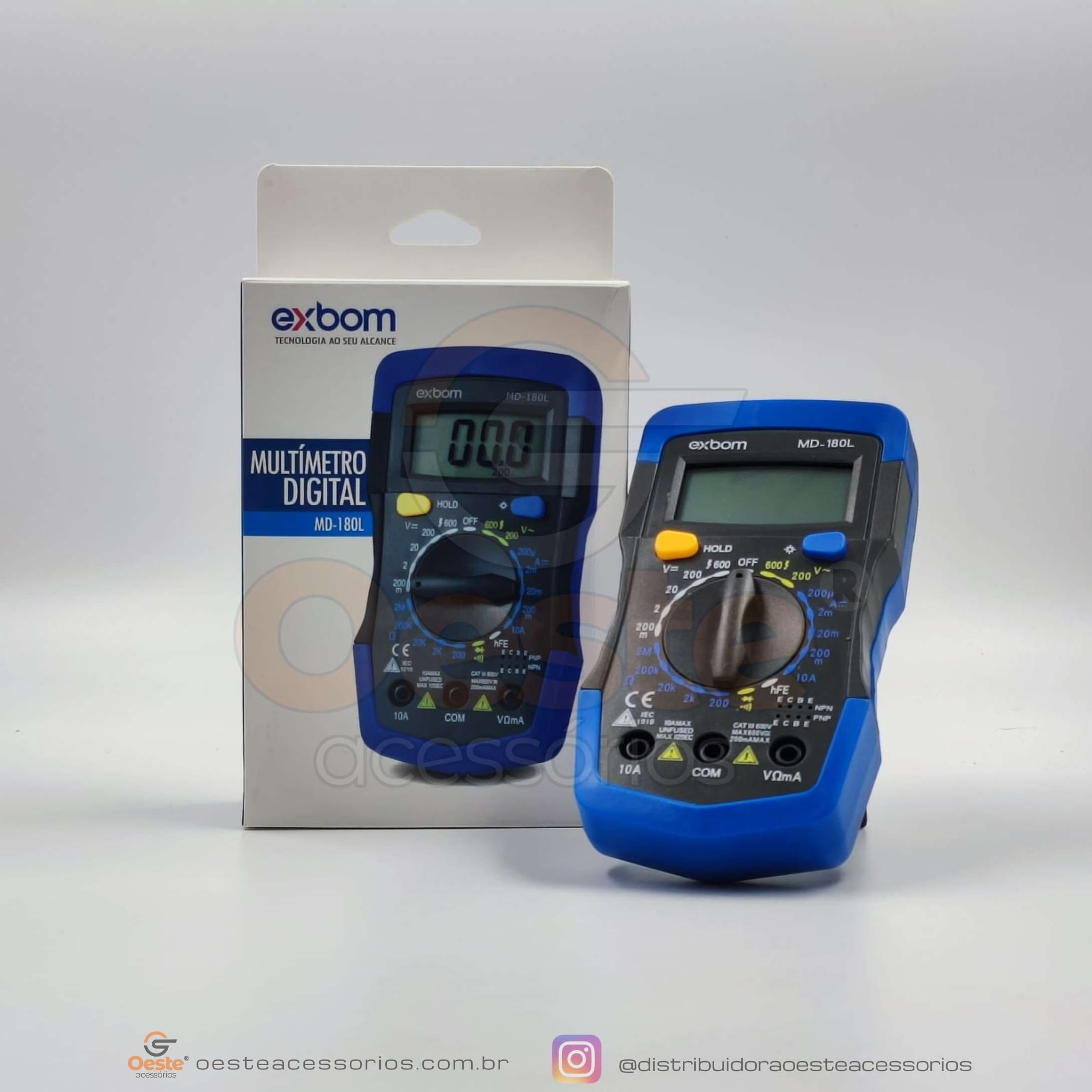

Multímetro digital portátil LCD de 3 ½ dígitos com iluminação de fundo COM BIP
O Multímetro é um instrumento digital portátil, com fusível de auto restauração, teste de linha viva, holster protetor, LCD de 3 ½ dígitos com iluminação de fundo, de acordo com a categoria II de segurança, congelamento de leitura, desligamento automático e mudança de faixa manual. Realiza medidas de tensão DC e AC, corrente DC e AC, resistência e testes de linha viva, hFE de transistor, diodo e continuidade.
Características Técnicas:
– Display: 3 ½ Dígitos (2000 Contagens)
– Taxa de Amostragem: Aprox. 3 vezes/s
– Indicação de Sobre-faixa: Dígito mais significativo (1)
– Indicação de Bateria Fraca: O símbolo ‘bateria’ aparece quando a tensão da bateria estiver abaixo da nominal para operação
– Mudança de Faixa: Manual
– Data Hold
– Desligamento Automático Após: Aprox. 20±10 minutos
– Ambiente de Operação: 0°C a 40°C ( 32ºF a 104ºF), RH < 80%
– Ambiente de Armazenamento: -20°C a 60°C ( -4ºF a 140ºF), RH < 80%
– Coeficiente de Temperatura: 0,1 x (Precisão Especificada) por °C, < 18°C ou > 28°C
– Uso Interno
– Altitude Máxima de Operação: 2000m
– Altitude Máxima de Armazenamento: 10000m
– Grau de Poluição: II
– Alimentação: 1 x 9V (6F22, NEDA1604 ou 006P)
– Consumo: Aprox. 3mA (típico)
– Segurança: IEC1010 Sobretensão e Dupla Isolação, Categoria II 1000V
– Dimensões: 190(A) x 95(L) x 40(P)mm
– Peso: Aproximadamente 400g
Tensão DC:
– Faixas: 200m, 2, 20, 200 e 1000V
– Precisão: 200mV ~ 200V ± (0.5%+3D); 1000V ± (1.0%+5D)
– Resolução: 0.1m, 1m, 10m, 100m e 1V
– Impedância de Entrada: 10MOhms
– Proteção de Sobrecarga: 250V DC / Pico AC para faixa de 200mV; 1000V DC / Pico AC para outras faixas
Tensão AC:
– Faixas: 2, 20, 200 e 750V
– Precisão: 2V ~ 200V ± (0.8%+5D); 750V ± (1.2%+5D)
– Resolução: 1m, 10m, 100m e 1V
– Impedância de Entrada: 10MOhms
– Resposta em Frequência: 40Hz ~ 200Hz para a faixa de 750V; 40Hz ~ 400Hz para outras faixas
– Sensibilidade: Valor eficaz para uma onda senoidal (RMS)
– Proteção de Sobrecarga: 1000V DC / Pico AC
Corrente DC:
– Faixas: 20m, 200m e 20A
– Precisão: 20mA ± (0.8%+4D); 200mA ± (1.2%+4D); 20A ± (2.0% + 5D)
– Resolução: 10µ, 100µ e 10mA
– Queda de Tensão: Máximo 200mV
– Corrente Máxima: 20A (tempo de teste menor que 10 segundos para medida na faixa de 20A)
-Proteção de Sobrecarga: Fusível de Auto Restauração de 0,2A/250V para entrada mA; Fusível de Ação Lenta de 15A/250V para entrada 20A
Corrente AC:
– Faixas: 20m, 200m e 20A
– Precisão: 20mA ± (1.0%+5D); 200mA ± (2.0%+5D); 20A ± (3.0%+10D)
– Resolução: 10µ, 100µ e 10mA
– Queda de Tensão: Máximo 200mV
– Corrente Máxima: 20A (tempo de teste menor que 10 segundos para medida na faixa de 20A)
– Resposta em Frequência: 40Hz ~ 200Hz
– Sensibilidade: Valor eficaz para onda senoidal (RMS)
-Proteção de Sobrecarga: Fusível de Auto Restauração de 0,2A/250V para entrada mA; Fusível de Ação Lenta de 15A/250V para entrada 20A
Resistência:
– Faixas: 200, 2k, 20k, 200k, 2M, 200MOhms
– Precisão: 200Ohms ± (0.8%+5D); 2kOhms ~ 2MOhms ± (0.8%+3D); 200MOhms ± (5%(Leit. -10D)+20D)
– Resolução: 0.1, 1, 10, 100, 1k, 100kOhms
– Tensão de Circuito Aberto: < 3V
– Proteção de Sobrecarga: 250V DC / Pico AC
Teste de Linha Viva:
– Alarme: Sonoro, Luminoso
– Condição de Teste: Verificação de linha viva padrão AC
– Faixa de Detecção: 110V ~ 380V AC RMS
– Proteção de Sobrecarga: 500V DC / Pico AC
Teste de Transistor (hFE):
– Faixa: 0 ~ 1000
– Tipo: NPN / PNP
– Corrente de Base: 10µA DC
– Vce: 3V DC
Continuidade:
– Faixa: Continuidade
– Limiar: (70±20) Ohms
– Tensão de Circuito Aberto: Aprox. 3V
– Proteção de Sobrecarga: 250V DC / Pico AC
Diodo:
– Faixa: Diodo.
– Descrição: Display mostra a queda de tensão aproximada do diodo
– Corrente de Teste: Aprox. 1mA
– Tensão Reversa: Aprox. 3V
– Proteção de Sobrecarga: 250V DC / Pico AC
CONTEÚDO DA EMBALAGEM
– Manual de Instruções (1 peça)
– Pontas de Prova (1 par)
– Multímetro ITBlue LE982
